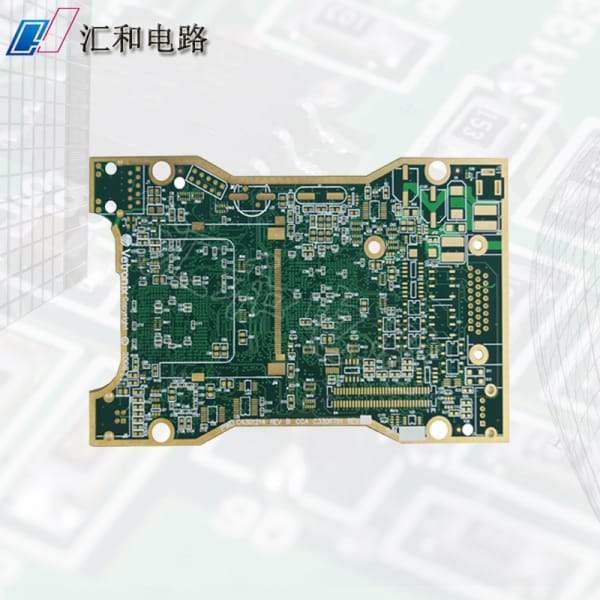

隨著現代電子技術的不斷發展，電路板的功能越來越復雜，傳統的單層或雙層電路板已經很難滿足產品的需求。而PCB多層板由于其可靠性高、電路噪聲小等特點，已成為現代電子制品中的重要部分。本文將對PCB多層板的疊層結構進行詳細介紹。

1. PCB多層板的概念

顧名思義，PCB多層板就是由多個PCB板層疊加在一起構成的電路板。其結構相對于傳統的單層或雙層電路板要復雜許多，但它的優點也非常顯著，如可靠性高、電路噪聲小等。

2. PCB多層板疊層結構

PCB多層板的疊層結構一般由以下幾個層組成：

(1) 信號層

信號層是PCB多層板中最重要的一層，也是電路板中最復雜的層之一。信號層需要進行嚴格布線，以保證信號的正常傳輸和避免電磁干擾。

(2) 電源層

電源層是為電路板提供電源的層，一般要求提供多組不同電壓的電源，如+5V、+12V等，以滿足整個電路板的工作需求。

(3) 地層

地層通常是電路板中最多的一層，其作用是提供接地，同時還可以減少電磁干擾。

(4) 內部層

內部層是為了提高電路板的機械強度而設置的一層，一般不進行布線。

(5) 覆銅層

覆銅層用于提高電路板的保護性能和機械強度，也可以用于電路的布線(布線時需要注意該層的尺寸和位置)。

(6) 阻焊層

阻焊層用于防止PCB多層板在制造或使用過程中受到環境的侵害，同時也可以用于標記和美化電路板。

3. PCB多層板的優點

與傳統的單層或雙層電路板相比，PCB多層板具有以下幾個優點：

(1) 電路噪聲小

由于PCB多層板中各層之間采用屏蔽層的結構，可以有效地減少電路噪聲，提高電路的可靠性。

(2) 可靠性高

由于PCB多層板中各層之間通過一定的連接方式進行連接，不會因?yàn)槿毕莓a(chǎn)生開路、短路等問題，從而提高電路板的可靠性。

(3) 電磁兼容

PCB多層板中各層之間采用屏蔽層的結構可以有效減少電磁干擾，提高電磁兼容性。

綜上所述，PCB多層板具有較多的優勢，在一些需要高可靠性和高精度的應用領域中得到廣泛應用。在未來的電子制品中，PCB多層板將會發揮更加重要的作用。
