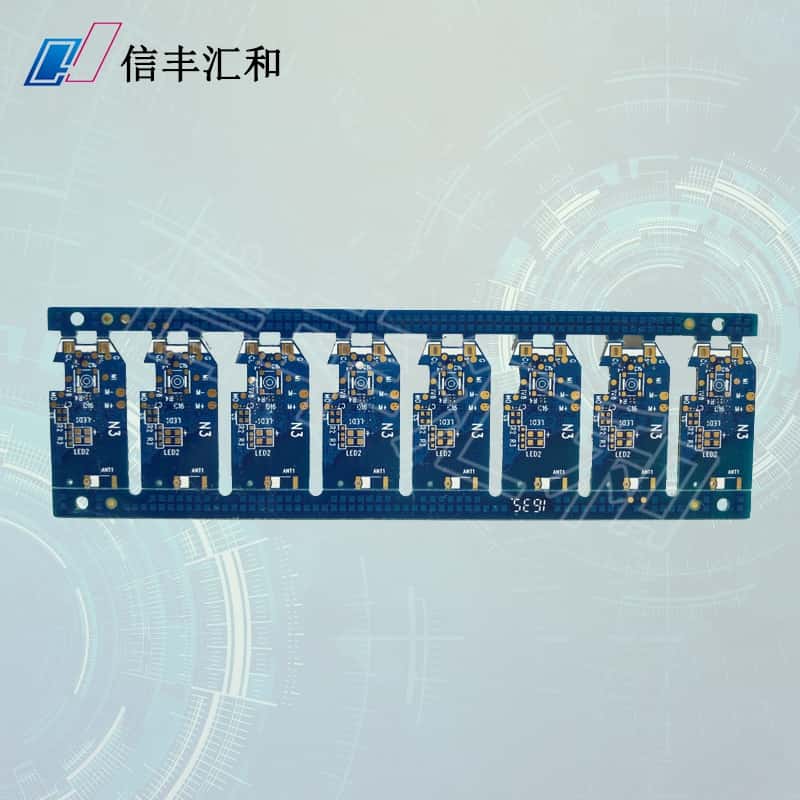

多層印制電路板（MultilayerPCB）是一種在電子設備中廣泛使用的電路板類型。與單層和雙層電路板相比，多層印制電路板擁有更多的層級，這使得它具有許多獨特的特點和優勢。本文將首先介紹多層印制電路板的特點，以及多層PCB印制電路板的原理。
多層印制電路板相較于單層和雙層電路板，具有以下幾個顯著特點。首先，多層印制電路板可以有效提高電路布局的密度。由于多層印制電路板擁有多層導線，因此可以在更小的空間內實現更多的電路功能。這對于電子設備的小型化和輕量化非常重要。其次，多層印制電路板具有良好的抗干擾性能。多層結構可以在不同層之間進行分層布線，減少信號之間的干擾。這在高頻和高速電路中尤為重要，可以提高電路的可靠性和穩定性。此外，多層印制電路板還具有良好的散熱性能。通過增加散熱層，多層印制電路板可以更好地散發熱量，保持電子器件的正常工作溫度。
多層PCB印制電路板的原理主要包括以下幾個方面。首先，多層印制電路板采用了多層疊壓的結構。這些層之間通過通過孔連接起來，形成電氣連通。通常，多層印制電路板由內部層、內層和外層組成。內層是通過孔連接起來的導線層，用于電路的布線；外層是用來布置元器件及連接到其他器件的層；而內部層則是用來提供電氣連通的層。其次，多層印制電路板需要通過精確的設計和制造過程來確保各層之間的連通性。這包括設計正確的孔徑和孔距，以及在制造過程中保證層間的精準對位。最后，在多層印制電路板制造過程中需要進行層與層之間的電氣測試和控制，以確保電路板的質量和可靠性。
綜上所述，多層印制電路板具有提高電路布局密度、良好的抗干擾性能和散熱性能等顯著特點。其原理主要包括多層疊壓結構和精確的設計制造過程。多層印制電路板在電子設備領域中具有重要的應用價值，在各種高要求的電路和設備中得到廣泛應用。
